Panoramica del prodotto

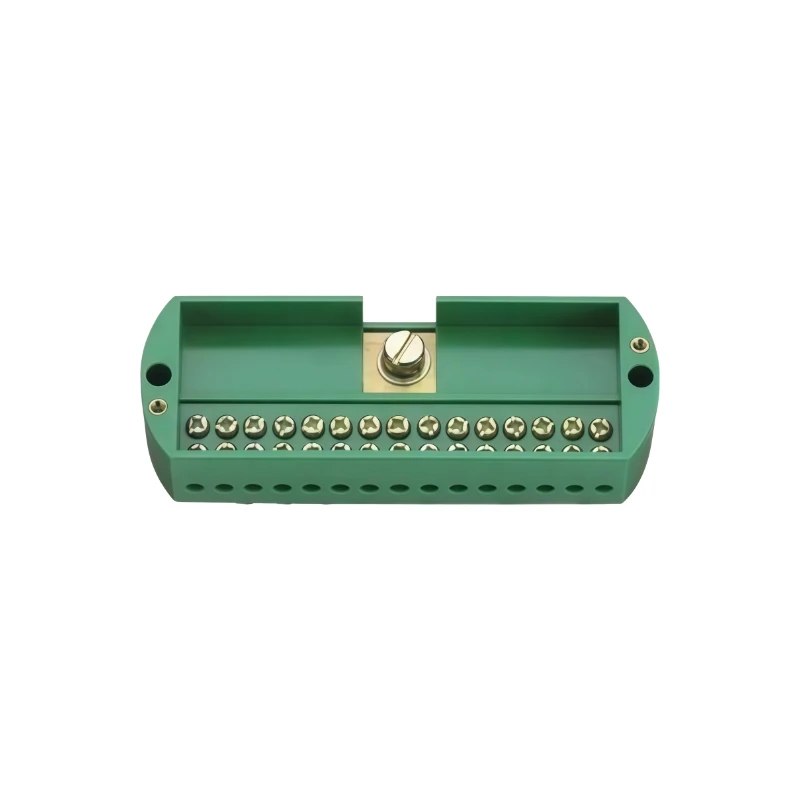

La nostra morsettiera di distribuzione compatta a 1-ingresso e 15-uscita è una soluzione di cablaggio salvaspazio e ad alta densità progettata per la misurazione di scatole di giunzione e pannelli di distribuzione dove lo spazio è limitato. Questa morsettiera è progettata per fornire un punto di connessione centralizzato per 15 circuiti separati da un unico ingresso principale, con un design compatto che massimizza l'uso dello spazio disponibile nelle cassette dei contatori standard.

Differenziatori chiave e ottimizzazione dello spazio

Questa morsettiera a 15 vie è progettata specificamente per applicazioni in cassette portacontatori compatte, con un layout ottimizzato che si adatta a 15 circuiti in una cassetta contatori standard da 12 moduli. I principali vantaggi includono:

Impronta compatta

Il layout del circuito ottimizzato riduce le dimensioni complessive della morsettiera del 15% rispetto ai blocchi standard a 15-vie, rendendolo perfetto per cassette di controllo di piccole e medie dimensioni con spazio limitato.

Alta densità

Fornisce 15 circuiti di uscita con un ingombro minimo, eliminando la necessità di più morsettiere più piccole e semplificando il cablaggio del pannello.

Dissipazione efficiente del calore

Il design compatto è abbinato a una disposizione interna ottimizzata della barra di rame che garantisce un'efficiente dissipazione del calore, anche a pieno carico.

product-1807-870

Specifiche tecniche

Corrente totale massima in ingresso: servizio continuo 125 A

Corrente massima per-uscita: 10 A per circuito

Compatibilità cavo di ingresso: cavi di rame pieni o intrecciati da 10 mm² a 70 mm²

Compatibilità cavo di uscita: cavi di rame pieni o intrecciati da 1,5 mm² a 16 mm²

Tensione nominale: 400 V CA

Resistenza di isolamento: > 100 MΩ a 500 V CC

Tensione di resistenza dielettrica: 2,5 kV CA per 1 minuto

Coppia di viti: da 1,0 N·m a 1,2 N·m

Materiale e costruzione

Componenti conduttivi

Rame elettrolitico di elevata-purezza con placcatura in stagno, che fornisce eccellente conduttività e resistenza alla corrosione

Alloggiamento isolante

Plastica ABS-ritardante di fiamma con classificazione UL94-V0, che fornisce isolamento elettrico completo e durata meccanica

Montaggio

Compatibile con guide DIN standard da 35 mm per un'installazione semplice e senza attrezzi

Linee guida per l'installazione

1. Montare la morsettiera: agganciare la morsettiera su una guida DIN standard da 35 mm nella scatola del misuratore, assicurandosi che sia bloccata saldamente in posizione.

2. Collegare il cavo di ingresso principale: Spelare il cavo di ingresso principale alla lunghezza specificata e inserirlo nella fessura del terminale di ingresso. Stringere la vite alla coppia consigliata.

3. Collegare i cavi di uscita: per ciascuna delle 15 prese, spellare il cavo alla lunghezza specificata e inserirlo nello slot etichettato corrispondente. Stringere ciascuna vite alla coppia consigliata.

4. Etichettare i circuiti: utilizzare gli spazi di etichettatura dedicati per contrassegnare ciascun circuito con il carico o il numero di circuito corrispondente.

5. Verificare le connessioni: utilizzare un multimetro per verificare la continuità e correggere il cablaggio per ciascun circuito prima di ripristinare l'alimentazione.
